1 ?工作原理
小型在線水分儀其微波頻率是2.4G的低頻微波（穿透能力強），微波透射介質時產生的衰減、相移與透射介質的介電常數、損耗角有關。由于水的介電常數和損耗角遠高于一般介質，在實際中含水介質的介電常數和損耗角主要由水分決定，因此小型水分儀利用衰減法間接測量物料的水分值。
2??微波測量?jī)?yōu)點
微波最大的優點就是可以通過空間輻射的方式穿過介質的內部，測量過程中傳感器可以不與被測物質接觸，非常適合于工業生產的在線檢測。微波非接觸測量的精度高，可靠性好，抗干擾能力強，容易實現無損耗、實時、在線快速測量，又無輻射危險，操作和使用非常安全，因此微波非接觸測量技術有著極其廣闊的應用前景。
?
3??系統組成
3.1系統結構示意圖

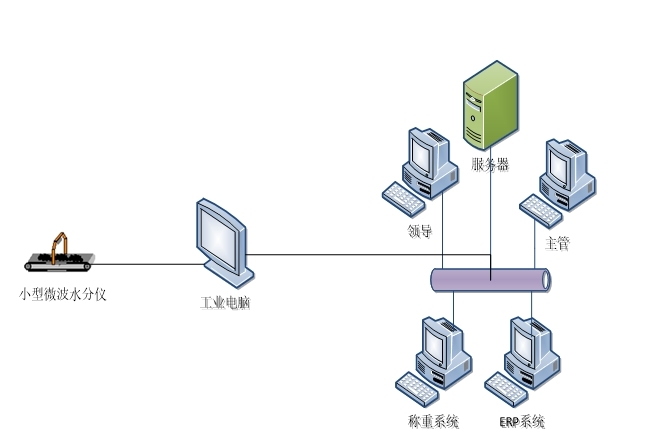

3.1在線式微波水分測量系統框圖
3.2水分儀構成
? ? ? ? ??

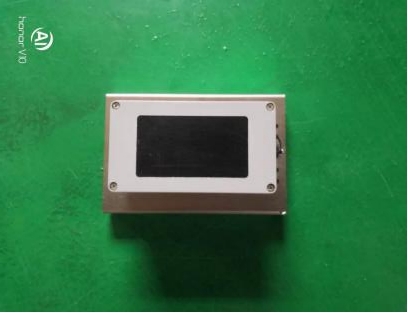

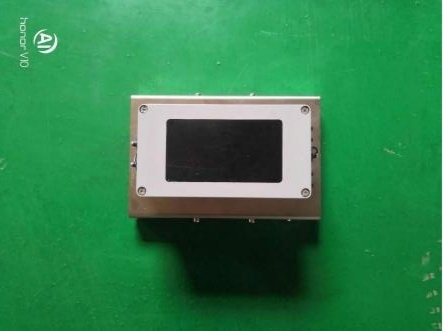

發射探頭? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?接收探頭
????
? ? ? ? ? ? ?

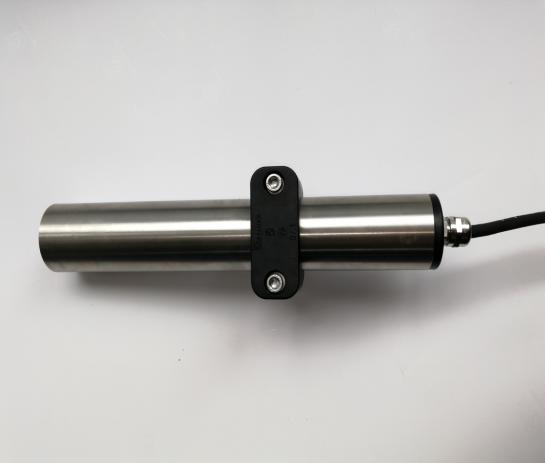

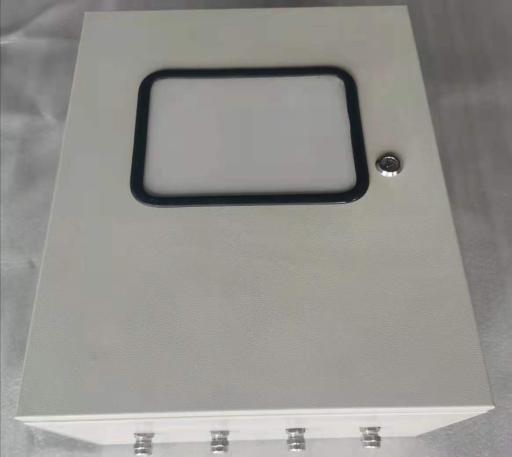

工業電腦(處理器)? ? ? ? ? ? ? ? ? ? ? ? 超聲波測距儀
3.3系統功能特點
本系統可以直觀的展示所測物料（木塊、竹片、煤炭等）的實時水分值，以及（通過核子稱采集）物料重量等信息。同時本系統獲取的信息可以對接集團ERP系統進行系統交互，提高生產工作效率。
4??安裝說明
4.1技術要求
| 工業控制器 |
8寸、英文系統。 |
| 交流電源 |
額定電壓：?jiǎn)蜗?00～220V |
|
允許偏差：-20%～+20% |
| 功耗 |
25-30W |
| 防護等級 |
IP67 |
| 環境 |
-20℃～+60℃ |
| 串口 |
6個串口(2個485;4個RS232) |
| 通訊 |
標準Modbus-RTU協議 |
| 模擬量輸出 |
2路，可選 |
| 其他信號輸出 |
可根據用戶要求定制 |
| 收發探頭 |
| 材質 |
鑄鋁機殼 |
| 直流電源 |
直流電壓：24V |
| 功率消耗 |
單探頭功率消耗：≤35VA。 |
| 防護等級 |
IP67 |
| 環境 |
-40℃～+85℃ |
| 存儲溫度 |
-60℃～+160℃ |
| 微波天線 |
頻段：2.4GHz |
| 信號線纜 |
高頻傳輸線 |
| 分辨率 |
0.01% |
| 精度 |
0.5%~1%（根據現場工況而定） |
| 通信口方式 |
RS485 |
| 相對濕度 |
5%～95% |
| 大氣壓力 |
80kPa～106kPa |
| 測距儀 |
| 材質 |
不銹鋼殼 |
| 直流電源 |
直流電壓：10V-30V |
| 電流損耗 |
55mA |
| 防護等級 |
IP67 |
| 轉換頻率 |
200kHZ |
| 感應距離 |
200～2200mm |
| 盲區 |
200mm |
| 輸出信號 |
4-20mA |
| 環境溫度 |
-20℃～70℃ |
| 精度 |
<3mm |
| 短路保護 |
有 |
| 過載保護 |
有 |
| 溫度補償 |
有 |
4.2設備安裝
1、安裝圖紙

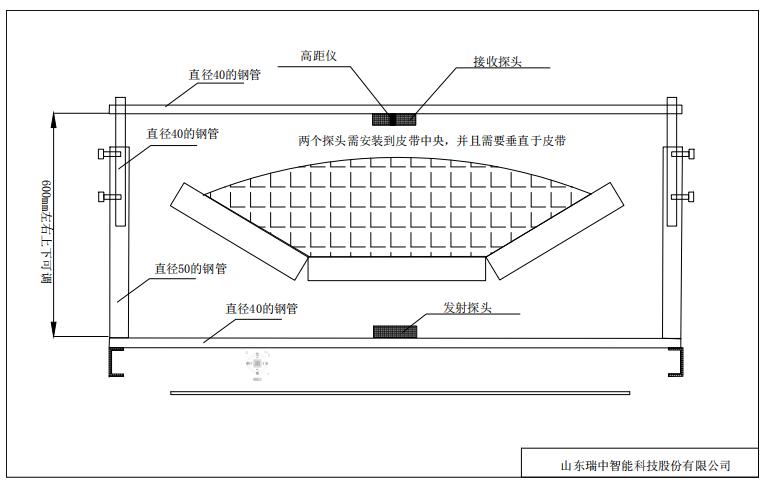

4.2.1水分儀安裝圖紙
2、現場圖片

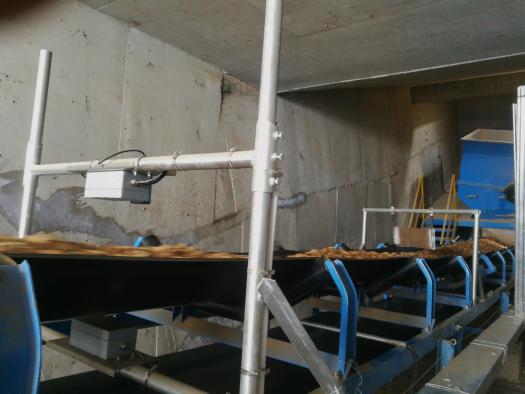

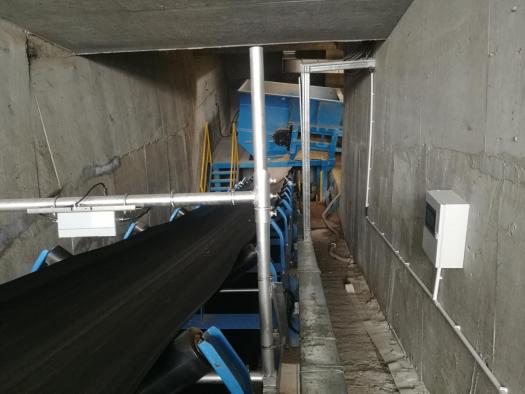

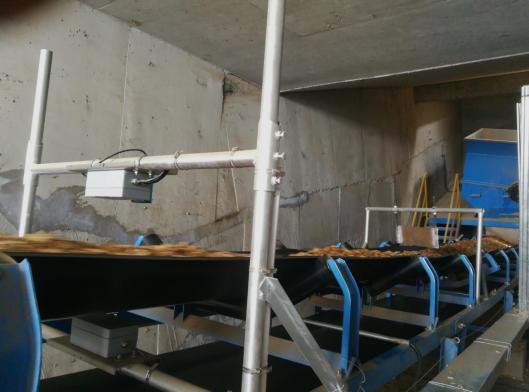

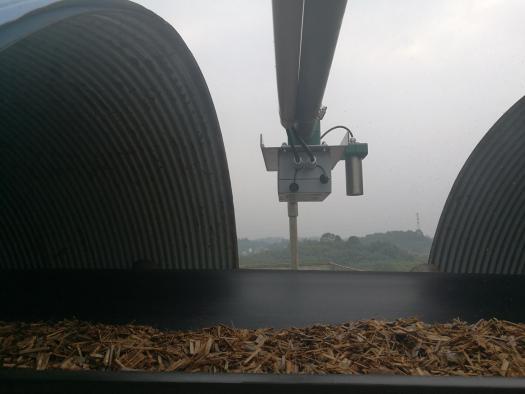

圖4.2.1現場木片測水安裝照片

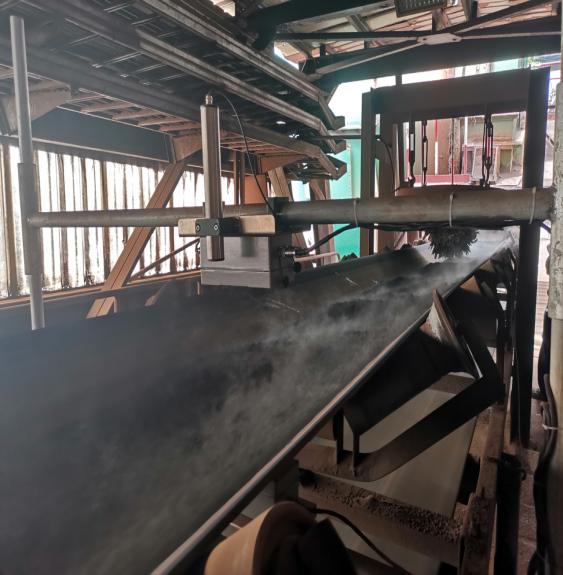

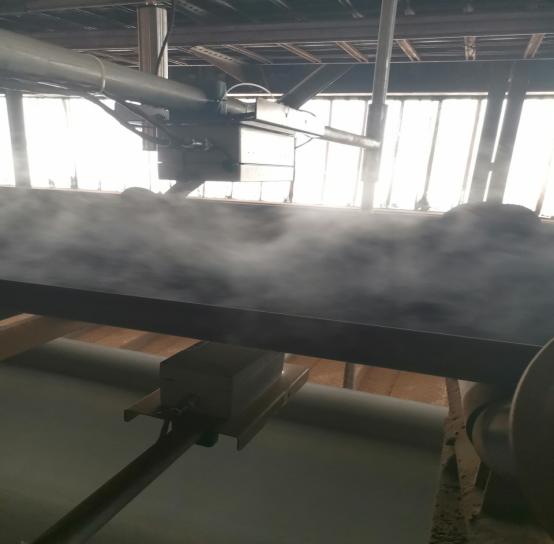

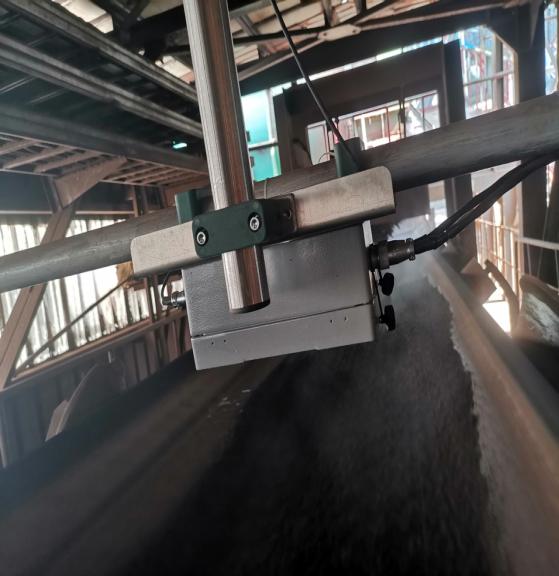

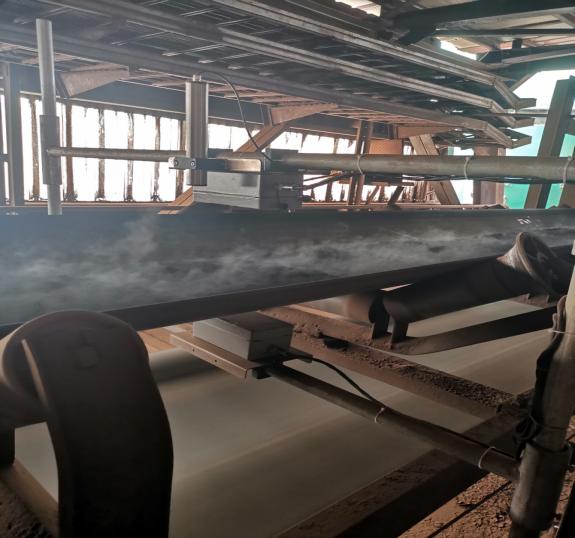

4.2.2現場燒結礦測水安裝照片
4.3軟件調試
4.3.1軟件介紹
1、開機界面

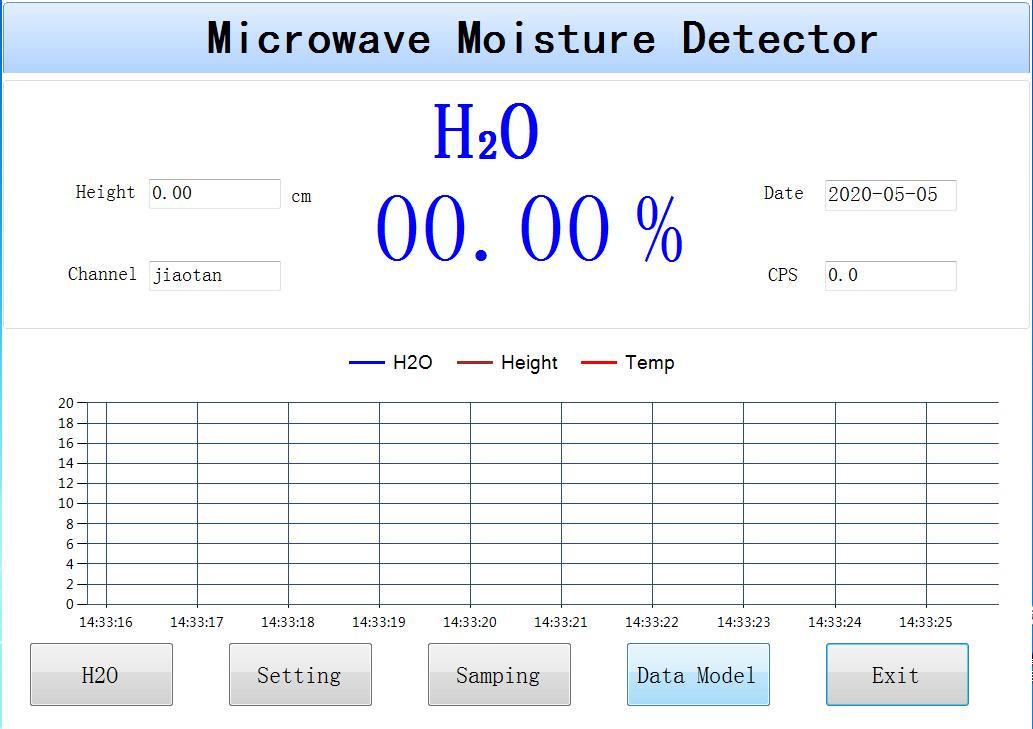

圖4.3.1開機界面
開機后打開軟件出現上圖4.3.1界面。
此界面主要顯示四個數據值：水分、物料高度、檢測通道和能量值
曲線顯示：共有三條曲線，水分、高度、和溫度。其中高度和溫度曲線可以在參數設置是否隱藏。同時曲線縱軸顯示大小也可在參數設置中配置。
1)H20按鈕用于打開采集的數據記錄界面
2)Setting按鈕用于打開參數設置界面
3)Samping按鈕用于打開標定取樣界面
4)Data Model按鈕用于打開線性回歸界面。
5)Exit 按鈕用于退出軟件
2、參數設置(Setting)界面

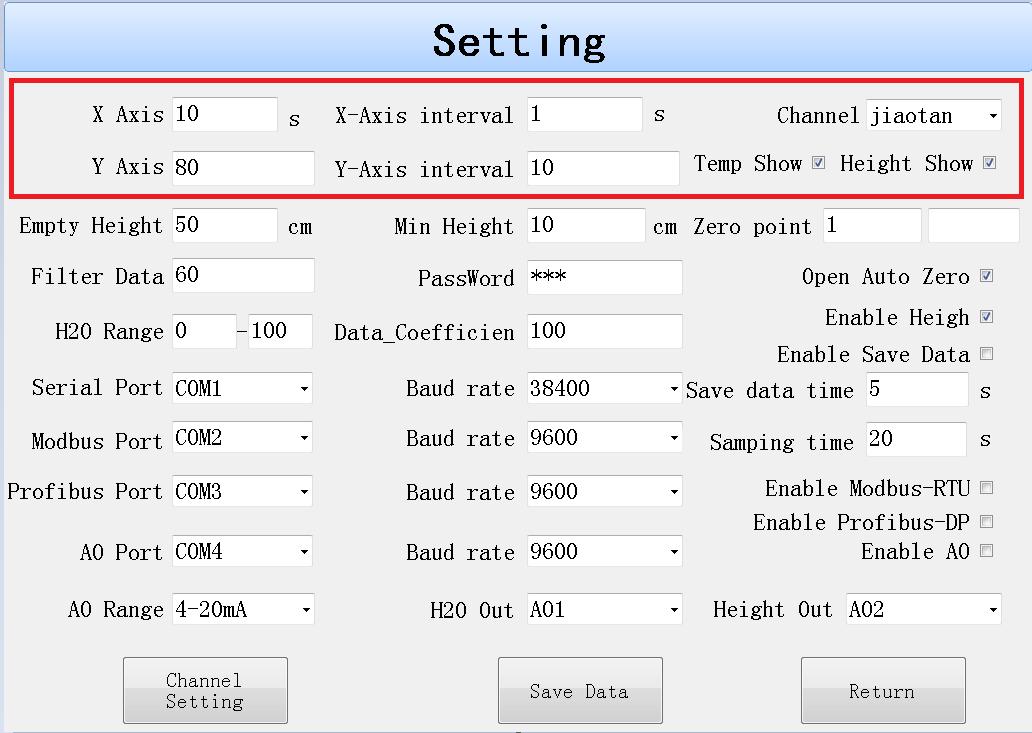

圖4.3.2參數設置界面
X Axis:曲線X軸顯示秒數最大值
X-Axis interval：X軸標注間隔
Y Axis：Y軸顯示最大值
Y-Axis：Y軸標準間隔
Temp Show：顯示溫度曲線
Height Show：顯示高度曲線
Channel：設定檢測通道。

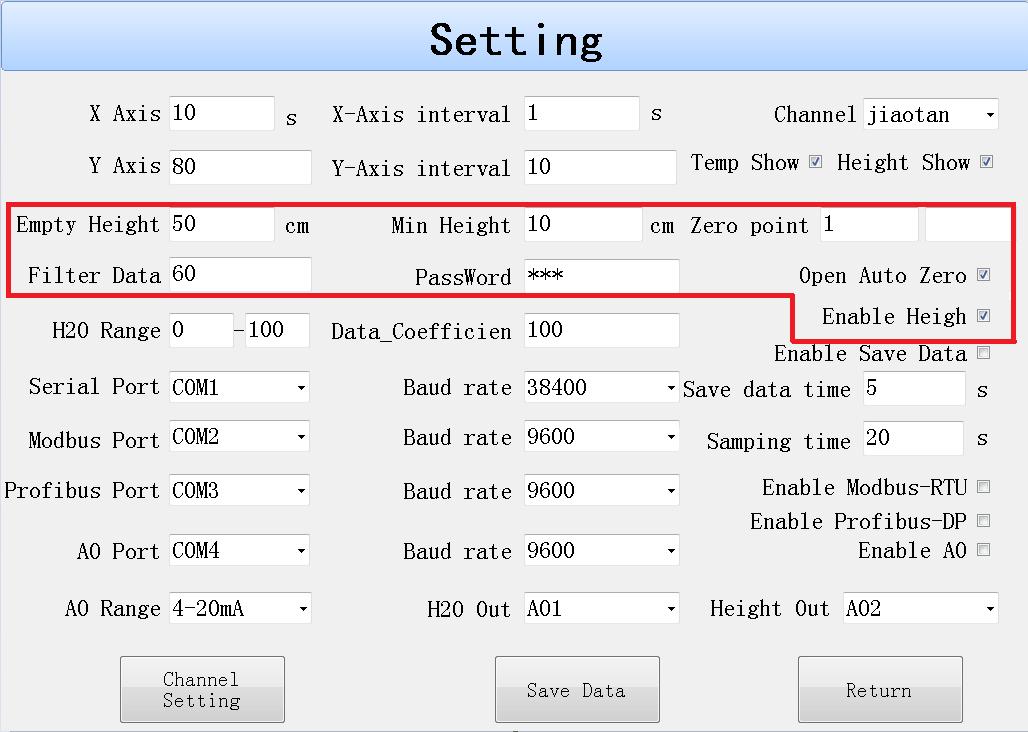

圖4.3.3參數設置界面
Empty Height:空料高度(模擬量輸出最大值為空料高度，最小值為0)
Min Height：最小檢測高度（低于此高度則不進行檢測）
Zero Point：能量值零點，后面為減去零點后的能量值。
Open Auto Zero：選中后系統會在空料的時候自動調節零點
Filter Data：計算平均的數據點。此數據越大，數據波動越小，此數據越小，數據波動越大。
PassWord：設置系統配置密碼。默認密碼是：123
Enable Height：是否啟用高度補嘗
圖4.3.4參數設置界面
H20 Range:水分輸出區間(模擬量輸出)
Data_Coefficen：數據放大倍數。默認為100.
Serial Port：與探頭通訊的串口。默認COM1
Baud rate：與探頭通訊的波特率，默認38400.
Enable Save Data：?jiǎn)⒂脭?shù)據存儲。
Save data time：數據保存時間間隔，最小為1s

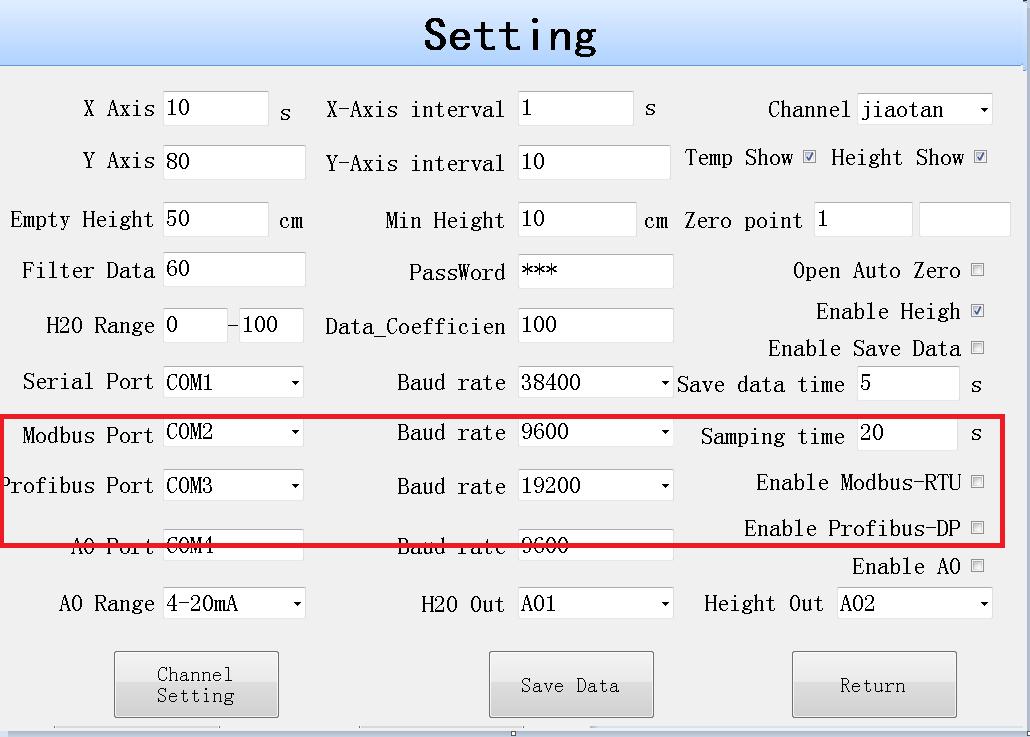

圖4.3.5參數設置界面
Modbus Port：與上位機通訊串口號，默認COM2.
Baud rate：Modbus串口波特率，默認9600.
Samping time：標定取樣時間
Profibus Port：與Profibus模塊通訊串口。默認COM3
Baud rate：與Profibus模塊通訊的波特率，默認19200.
Enable Modbus-RTU：?jiǎn)⒂肕odbus-RTU輸出。
Enable Profibus-DP：?jiǎn)⒂肞rofibus-DP輸出

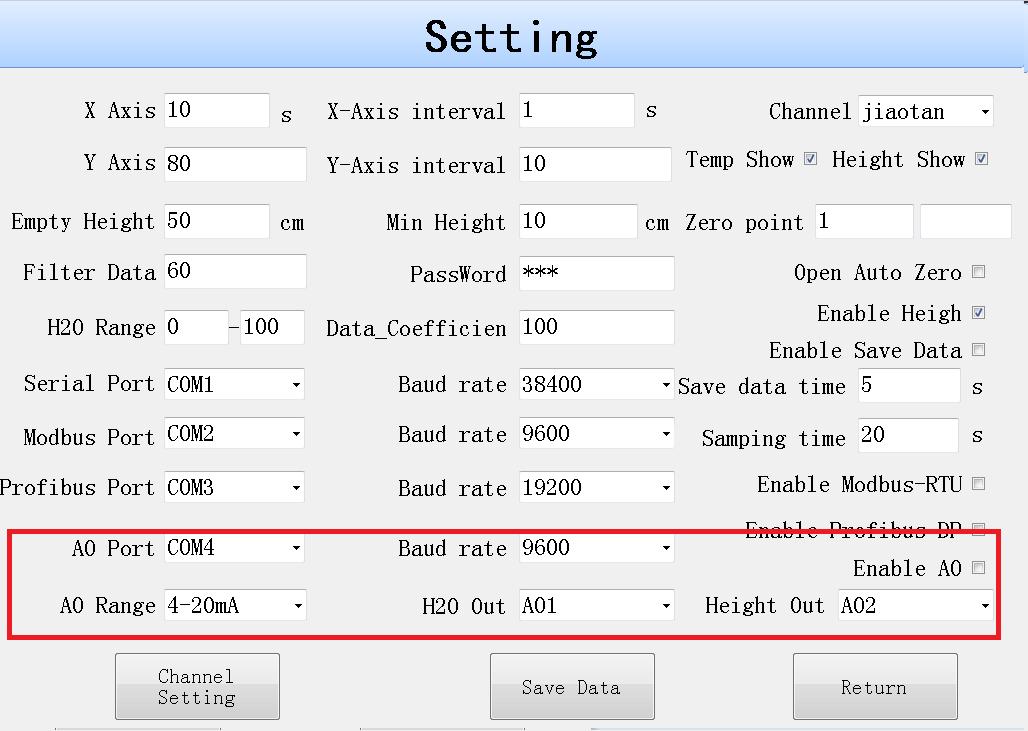

圖4.3.6參數設置界面
AO Port：與模擬量模塊通訊串口號，默認COM4.
Baud rate：模擬量模塊通訊波特率，默認9600.
Enable AO：?jiǎn)⒂媚M量輸出
AO Range：模擬量輸出選擇4-20mA或0-20mA.
H20 Out：水分輸出通道選擇
Height Out：高度輸出通道選擇
注意：水分輸出和高度輸出不能配置同一通道。

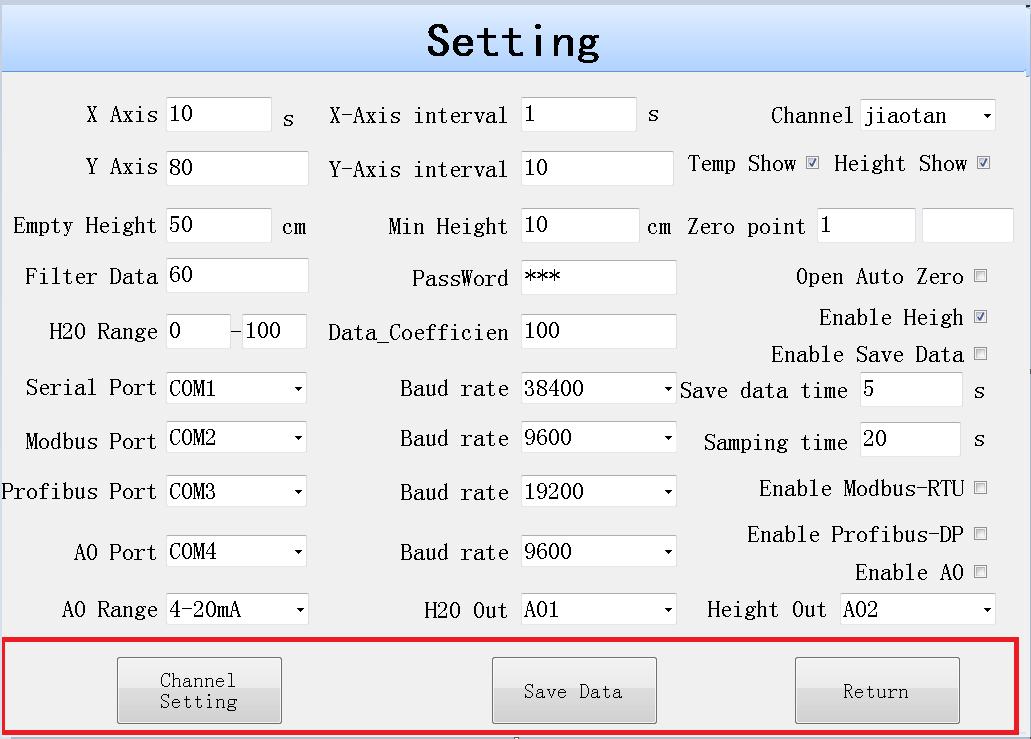

圖4.3.7參數設置界面
Channel Setting ：通道管理
Save Data：保存數據
Return：返回主界面

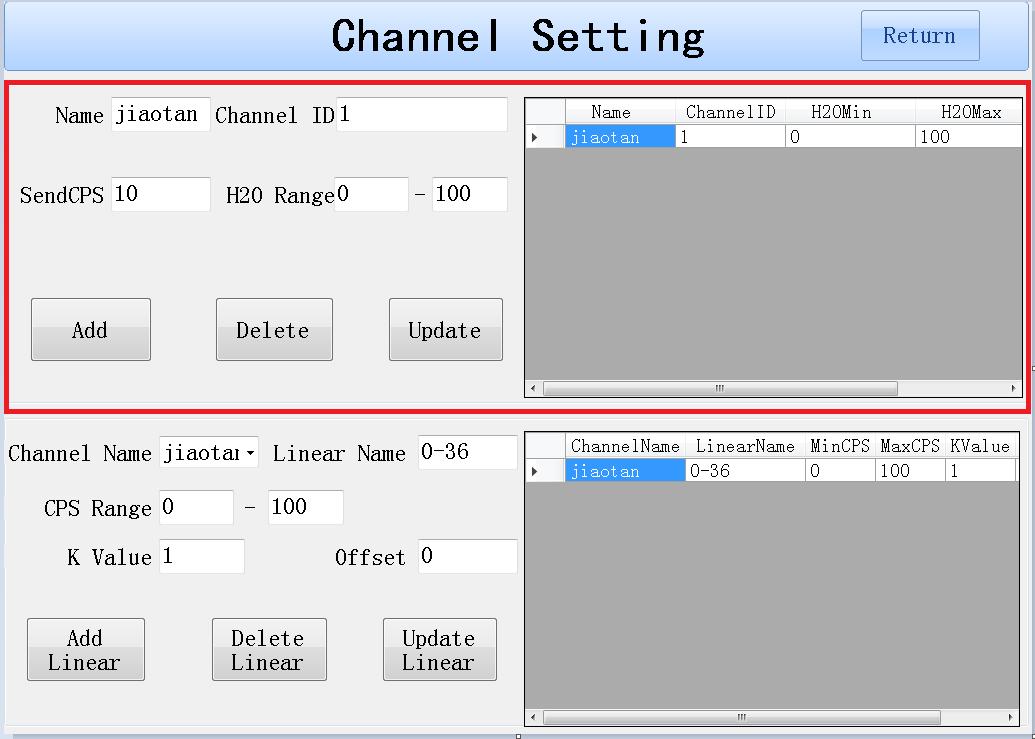

圖4.3.8通道設置界面
點擊Channel Setting按鈕進入此界面。
Name：通道名稱
Channel ID：通道編碼
SendCPS：發射能量值，默認255.
H20 Range:水分值有效區間,當超出此區間時，只顯示此區域的最大值或最小值。
Add 按鈕：添加通道
Delete按鈕:刪除通道
Update按鈕:修改通道
圖4.3.9通道設置界面
Channel Name：通道名稱。
Linear Name：線性名稱
CPS Range：能量值區間
K value：模型K系數
Offset：模型偏離值。
Add Linear 按鈕：添加線性
Delete Linear按鈕:刪除線性
Update Linear按鈕:修改線性
注意：每一個通道可以創建多個線性模型。但是CPS Range區間不能交叉，如果發生了交叉，則以最后一個線性模型獲取的數據為準。只有創建線性后，再能在取樣界面選中對應的線性進行取樣。
4.3.2取樣

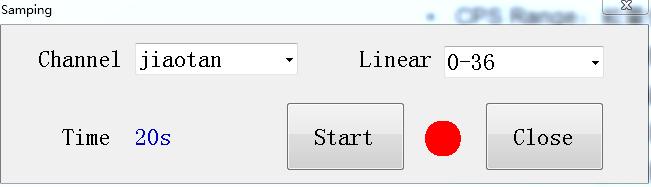

圖4.3取樣界面
點擊Samping按鈕進入此界面。
首先選中需要標定的通道和線性。如上圖4.3所示：通道為選擇jiaotan(根據現場可以選擇新建的通道)?；然后選擇線性為：0-36(根據實際情況選擇)；點Start按鈕，開始啟動取樣。啟動后指示燈變?yōu)榫G色，Time 為采樣倒計時，當此數據為0時表示取樣完成。最后點Close關閉窗體按鈕完成取樣。
4.3.3模型創建

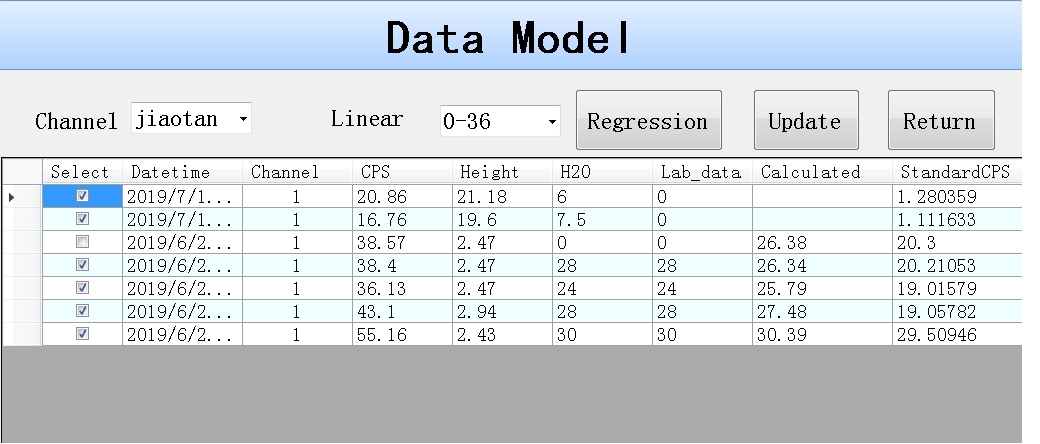

圖4.4建模界面
頁面參數說明：
Datetime：取樣的時間；
Channel：檢測通道；
CPS：能量值；
Height：高度；
H2O：檢測水分值
Lab_data:為對應的實驗室化驗數據
Calculated：線性模型創建后，通此模型計算的水分值。
StandardCPS：實驗值輸入時可參考此數據，此數據與數據模型程線性關系。
數據建模：
在數據列表中select選中的需要參與建立線性的數據（在前方框中打勾）。輸入Lab_data數據（對應的實驗室化驗數據），每輸入一次需要點擊Updte按鈕更改一次。然后點擊當前頁面 Regression，進入下圖：

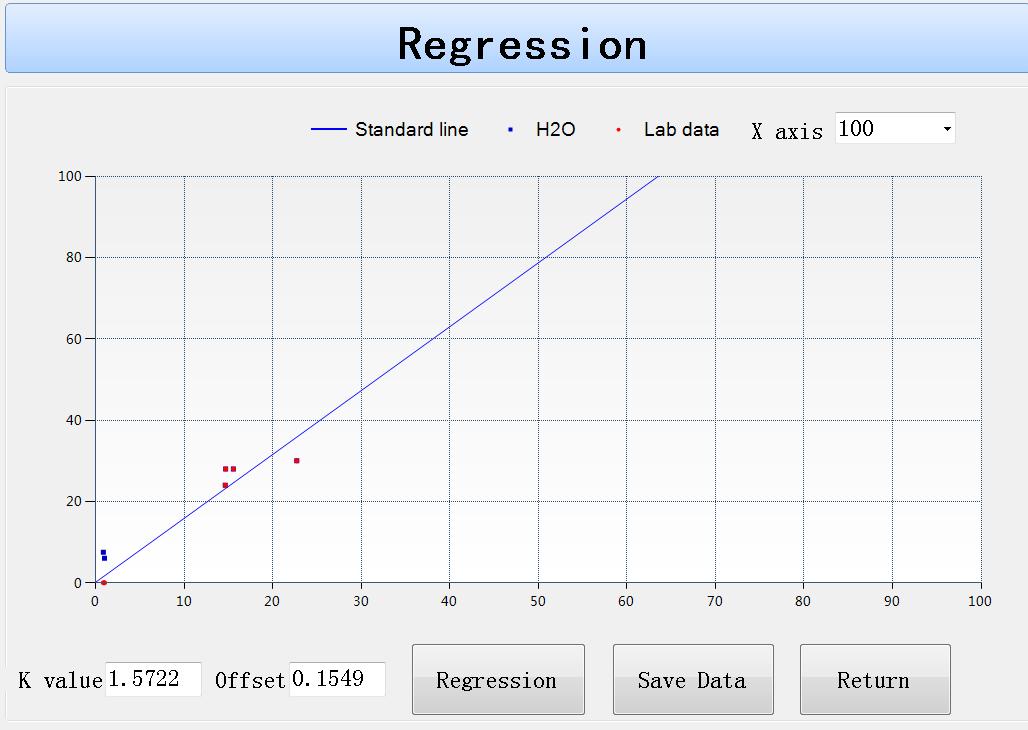

點擊上圖Regression按鈕，模型會自動創建，最后點擊Save Data按鈕保存模型。完成數據標定建模。
界面說明：
藍色的點為：未標定前的水分值
紅色點為：實驗值。
X axis：用于調整X軸大小，當數據點在曲線未顯示時，可以調節此項。
同時用戶可以在此界面人工的進行調整Kvalue 和offset值,保存數據后即可生效。

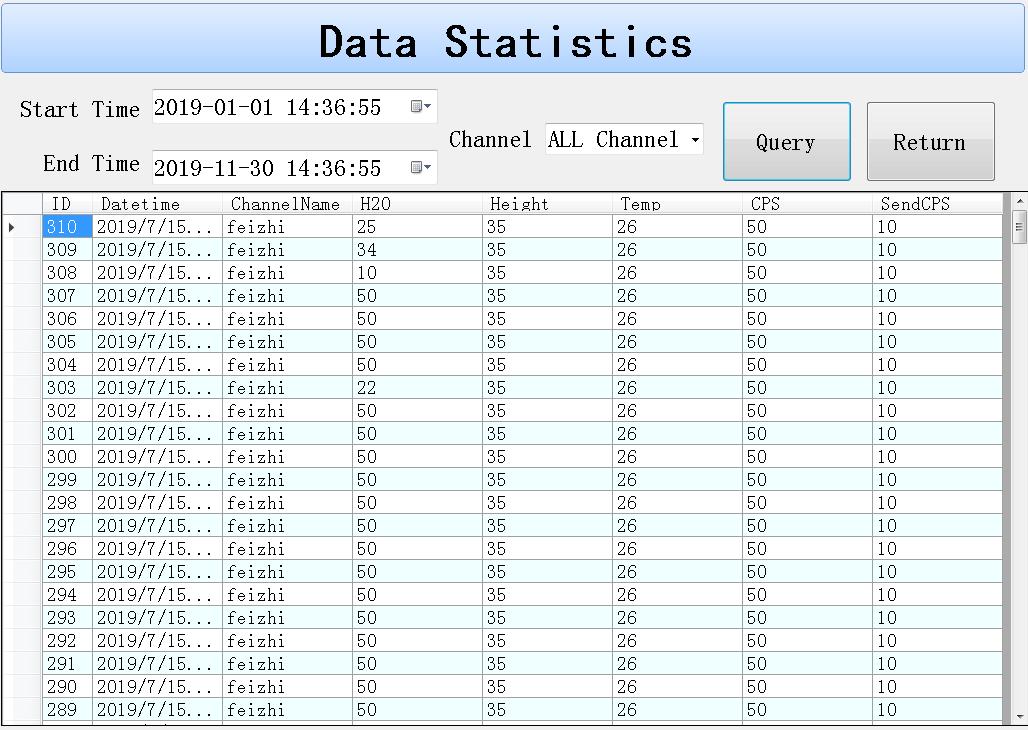

4.3.4數據查詢
選則對應的Start Time（起始時間）和End time（結束時間），點擊Query即可顯示需要查詢數據
注意：需要在參數設置界面啟用數據保存，才會有數據記錄！
5 ?常見故障分析及解決措施
- 通電后設備不啟動：
請檢查電源連接線是否連接，電壓輸入是否正常，電源的指示燈是否正常。
- 機器啟動無法進入系統：
請重新設置BIOS，查看啟動項是否設置為硬盤啟動。如果啟動過程藍屏，請重新安裝操作系統。
- 設備運行正常，設備通信口無法正常使用：
首先確認連接是否正確，連續線接口是否完好；其次查看連接線固定程序是否符合要求。
如果按以上操作仍然無法解決故障，請與我們?nèi)〉寐?lián)系！
二、技術提示
使用過程中，如果以下問題請立即關閉電源，并與我公司技術部門取得聯系：
- 電源線及插頭有明顯損壞；
- 高空墜落或者機箱相殼嚴重?fù)p壞；
- 設備嚴重進水；
- 設備內部有明顯異味；
- 其他用戶無法判斷及正常解決的現象。
6 ?保修條例
- 自購機日期起，因硬件質量引起的故障，一年內免費保修。終身保修及技術支持服務。
- 超過免費保修期，按成本收取費用（配件成本費、物流費、工時費）。
- 在保修期間，如發生以下情況之一，必須作為收費修理：
- 不能夠提供本保修卡及設備條碼標簽丟失的；
- 使用上的錯誤以及自行不當?shù)男蘩硭斐傻墓收霞皳p壞；
- 買入后的運送、搬動、跌落造成的故障或損壞；
- 其它不可避免的外來因素造成故障及損壞；
- 使用不當導致設備進水或其它溶液造成的損壞；
- 使用指定以外的電源、電奪所造成的損壞；
- 產品外觀、易耗品及附件不在保修范圍內；
- 其他硬件引起的兼容性問題；
- 超過公司規定的免費保修期。
- 僅作以上保證，不作其它任何明示或默示性的保證（其中包括適銷性、對某種特定的與應用的合理性與適應等的默示保證），不論在合同中、民事過失上，還是其它方面，本公司不對任何特殊的、偶然的或間接的損害負責。
- 維修前請做好數據備份，非本機附件請從機身取下，如有特殊情況，請書面告知，否則造成損失由客戶自己承擔。
]]>
?
